上一个产品:大型工具显微镜 JGX-2
下一个产品:工具显微镜 19JPC
点击查看图片

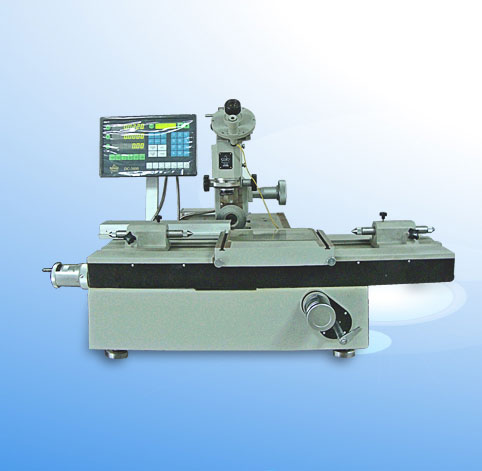

型号:万能工具显微镜 19JC

  19J系列仪器属计量仪器的经典机型,几乎包括了所有几何量检测的一切手段,仪器功能全、精度高及操作简便、经久耐用,是精密机械行业的常规装备,也是各级技术监督、计量检测部门的有效检测依据,是科研、教学领域的得力助手。

价格: 123000

一、万能工具显微镜 19JPC参数

光学系统

有限远光学系统

观察方法

目镜筒

三目镜筒/标准C

光学方式

反射光照明

物镜放大倍数标志值

1x

3x

5x

总放大倍数

用测角或轮廓目镜

10x

30x

50x

用双像目镜

15x

42x

65x

物方视场(mm

用测角或轮廓目镜

Φ20

Φ6.6

Φ4

用双像目镜

Φ13

Φ4.7

Φ3

工作距离(mm

用测角或轮廓目镜

81

90

65

用测角或轮廓目镜

47

85

63

测量范围与分度值

▼1.测量范围与分度值

(1)XY坐标

   测量范围:200*100mm

   分度值:0.0005mm(19JPC)

(2)瞄准显微镜

   升降行程:120mm

   立臂倾斜范围:左右各15

   分度值:10

   照明光阑调节范围:Φ3~Φ3mm

   分度值:1mm

(3)测角目镜

   角度测量范围:360

   分度值:1

(4)轮廓目镜

   角度测量范围:±7

   分度值:10

   圆弧分划板:曲率半径R0.1~100毫米

   罗纹分划板:普通螺纹螺距t0.25~6毫米

              梯形螺纹螺距t2~20毫米

(5)光学分度

   测头直径:Φ3±0.1mm(实际直径的极限检定误

0.0005毫米)

   测量力:8 - 14g

   最大测量深度:15

(6)玻璃台面尺寸:215×130

(7)顶针架

   最大夹持直径:φ100

   最大夹持长度

           被测件直径≤55mm:750mm

       被测件直径>55m:600mm

(8)高顶针架

   最大夹持直径:Φ180mm

   最大夹持长度:600mm

(9)V形架

   V形架前后调节范围:前后各5毫米

   V形架前后调节范围:向上15毫米向下3毫米



仪器精度

温度要求:

(1) 作室的温度应为20±2

(2)工作室的温度变化每小时不超过1

(3)被测件和仪器的温差不超过0.5

在满足所规定的温度要求的条件下,仪器有如下的保证:

a.XY坐标

  用玻璃毫米分划尺进行检定时,仪器的最大不准确度:

19JPC0级:(1+L/100um  式中L—测量长度,单位mm

  仪器分划尺按修正表进行修正时:X不大于0.0025毫米

Y不大于0.0015毫米

b.测角目镜:测量角度的最大不准确度:不大于1

c.双像目镜

   合像的不稳定性:不大于0.0005毫米

   合像的不正确性:不大于0.001毫米

d.光学分度头最大不准确度:不大于1

e.光学分度台最大不准确度:不大于30

f.光学定位器

   测量的不稳定性:不大于0.001毫米

   测量的不准确度:不大于0.0015毫米



外型尺寸

980 *1020*640

重量

250



二、选购件

1

光学分度台

测量范围:360

分度值(投影读数):10

玻璃台面直径:Φ106mm
