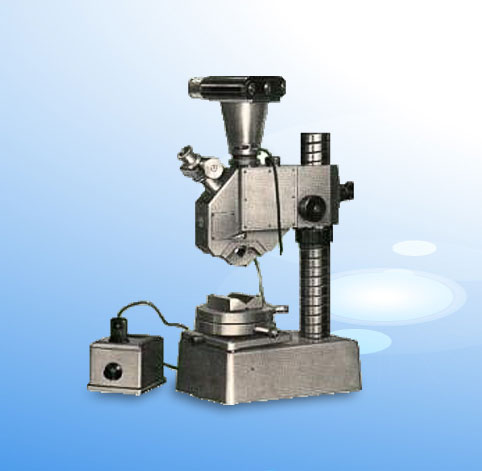

型号：光切法显微镜 9j
显微镜9J是以光切测量另件加工表面的微观不平度。其能判国家标准GB1031-68所规定▽3-▽9级表面光洁度。（表面粗糙度12.5-0.2）对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。
一、光切法显微镜 9J
|
类 型 |
9J | |||
|
测量范围不平度平均高度值（微米） |
>0.8-1.6 |
>1.6-6.3 |
>6.3-20 |
>20-80 |
|
表面光洁度（级别） |
9 |
8~7 |
6~5 |
4~3 |
|
所需物镜 |
60X/0.55 |
30X/0.40 |
14 X/0.20 |
7X/0.12 |
|
总放大倍数 |
510X |
260X |
120X |
60X |
|
物镜组件工作距离（mm） |
0．04 |
0．2 |
2．5 |
9．5 |
|
视场（mm） |
0.3 |
0.6 |
1.3 |
2.5 |
|
摄影装置放大倍数 |
约6倍 | |||
|
测量不平度范围 |
（0.8-80）微米 | |||
|
不平宽度 |
用测微目镜：0.7微米-2.5毫米 | |||
|
用座标工作台：（0.01-13）毫米 | ||||
|
仪器重量约 |
23公斤 | |||
|
外形尺寸（mm） |
约180*290*470毫米 | |||
二、成套性
|
1 |
仪器主体：1台 |
6 |
7倍物镜：1组 |
|
2 |
测微目镜：1只 |
7 |
14倍物镜：1组 |
|
3 |
座标工作台：1件 |
8 |
30倍物镜：1组 |
|
4 |
V型块：1件 |
9 |
60倍物镜：1组 |
|
5 |
标准刻尺(连盒) ：1件 |
10 |
可调变压器：1只 |
