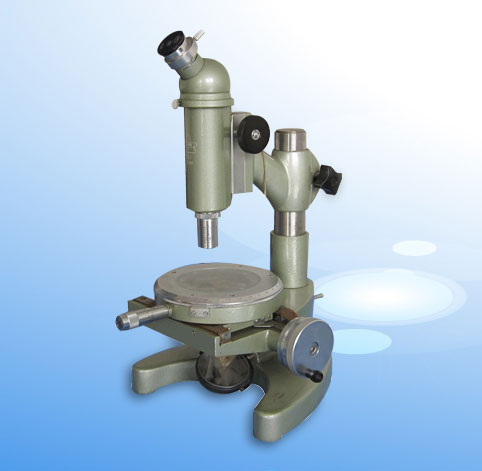

型号：测量显微镜 15J
直角座标中测定长度，例如：测定孔距、基面距离、刻线距离、刻线宽度、键槽宽度、狭缝宽度、通孔外圆直径等等。转动度盘测定角度，例如：对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。
一、测量显微镜 15J参数
|
光学系统 |
有限远光学系统 | ||
|
观察方法 |
目镜筒 |
单目镜筒 | |
|
光学方式 |
自然光（反光镜） | ||
|
目镜参数 |
倍率 |
10x（标） | |
|
焦距（mm） |
5 | ||
|
物镜参数 |
倍率 |
2.5x |
10x |
|
视场直径（mm） |
5.6 |
1.4 | |
|
工作距离（mm） |
58.84 |
7.81 | |
|
测量范围 |
X—轴移动测量范围:50mm Y—轴移动测量范围:13mm | ||
|
分度值 |
测微器分度值:0.01mm 测量台刻度盘分度范围:0˚-360˚ 测量台刻度盘之分度值:1˚ 测量台刻度游标读数分度值:6′ | ||
|
工作台直径 |
120mm | ||
|
仪器测量准确度 |
仪器示值误差:±（5+L/15）μm 仪器示值误差：包括测量误差与仪器系统误差 注：测量地点温度变化:(20˚±3˚)C ；L—被测件长度（mm) | ||
|
外型尺寸 |
高325*长262*宽220mm | ||
|
重量 |
约10.6K | ||
二、成套性
|
1 |
显微镜主体：1台 |
4 |
保修卡 |
|
2 |
物镜：2.5X、10X |
5 |
合格证 |
|
3 |
产品说明书 | ||
三、选购件
|
1 |
40倍平场物镜、外置透射光源 |
