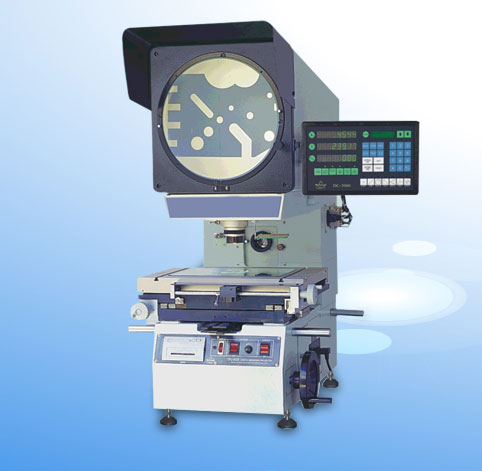

型号：高精密正像投影仪 CPJ-3015AZ
CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。
一、高精密正像测量投影仪 CPJ-3015AZ参数
|
投影屏 |
尺寸(mm) |
Ø312，使用范围 > Ø300 （刻有米字线）。 | |||
|
旋转范围 |
0~360º | ||||
|
数显解析度 |
1’或0.01º | ||||
|
物镜参数 |
放大倍数 |
10x（标） |
20x（选） |
50x（选） |
100x(选) |
|
物方线视场（mm） |
φ30 |
φ15 |
φ6 |
φ3 | |
|
物方工作距（mm） |
77.7 |
44.3 |
38.4 |
25.3 | |
|
工作台 |
金属台面尺寸(mm) |
354*228 | |||
|
玻璃台面尺(mm) |
210*160 | ||||
|
X座标行程(mm) |
150 | ||||
|
Y座标行程(mm) |
100 | ||||
|
Z座标行程(调焦用)(mm) |
100(调焦) | ||||
|
仪器测量精度(μm) |
3+L/75(L为被测长度，单位：mm) | ||||
|
X，Y座标数显解析度：0.5μm | |||||
|
数据处理系统 |
DC-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测 | ||||
|
照明系统 |
透射与反射照明光源均为24V，150W卤素灯 | ||||
|
冷却方式 |
强制风冷(3轴流风扇) | ||||
|
外形尺寸 |
780*780*1100 | ||||
|
仪器重量 |
170kg | ||||
二、注意事项
|
1 |
建议放置台：载重需≥250kg,尺寸（长X宽X高）800*550*650(mm) |
