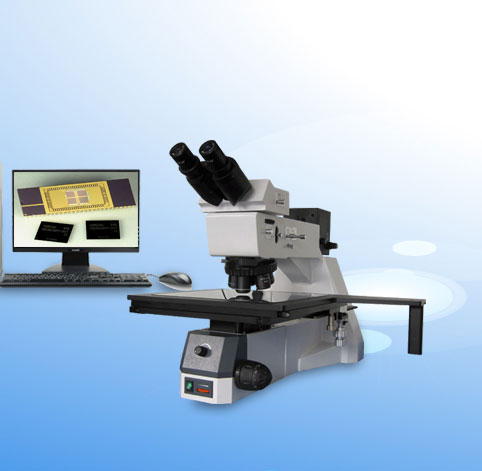

型号：检测显微镜 8XB-PC
正置(明暗场)芯片检查显微镜广泛的应用于透明，半透明或不透明物质，比如金属陶瓷、电子芯片、印刷电路、LCD基板、薄膜、纤维、颗粒状物体、镀层等材料表面的结构、痕迹，都能有很好的成像效果。
一、8XB-PC正置(明暗场)芯片检查显微镜参数
|
光学系统 |
无限远光学校正系统 | ||||||
|
观察方法 |
目镜筒 |
三目镜筒/标准C口 | |||||
|
光学方式 |
透射、返射、偏光、明场、暗场、 | ||||||
|
目镜参数 |
倍率 |
10X（标） | |||||
|
视场范围（mm） |
25mm | ||||||
|
物镜参数 |
倍率 |
5X |
10X |
20X |
40X(选) |
50X |
100X(选) |
|
数值孔径NA |
0.1 |
0.25 |
0.40 |
0.60 |
0.55 |
0.80 | |
|
工作距离（mm） |
29.4 |
16 |
10.6 |
5.4 |
5.1 |
3 | |
|
物镜转换 |
五孔转换器 | ||||||
|
载物工作台 |
1.双层移动平台 2.工作台尺寸：311mm*352mm 3.移动范围：250mm×250mm | ||||||
|
调焦范围 |
调焦：粗微动同轴，范围36mm，微动0.002mm | ||||||
|
照明装置 |
垂直照明，带孔径光栏和视场光栏 卤素灯12V/100W，AC85V-230V亮度可调节 | ||||||
|
成像分析系统 |
标准成像配置参数： 1.适配镜：直径：59mm,放大倍率：0.5倍 ，内调焦距：0～3mm 调焦后可锁紧 2.摄像机：高速USB2.0接口，可达480Mb/s 灵敏度：1V/lux-sec(550nm) 像素点尺寸：2.2μm x2.2μm 白平衡：自动/手动 一键白平衡， 帧率：40fps 图象采集分辨率格式：支持8种格式 最大采集分辨率2592*1944 软件功能：图像显示、图像拍摄、录像和图象处理功能 基本图像软件参数： 1.拍摄图片上加定倍标尺 2.图片可加文字功能 3.图像与标尺及文字合成并保存 | ||||||
|
外型尺寸 |
| ||||||
|
重量 |
25kg | ||||||
二、成套性
|
1 |
显微镜主体：1台 |
4 |
无限远长工作距离明暗场物镜5X、10X、20X、50X:各1只 |
|
2 |
目镜筒：1只 |
5 |
0.5倍适配镜：1只 |
|
3 |
0.5倍适配镜：1只 |
6 |
YH-50摄像机：1套 |
三、选购件
|
1 |
目镜:12.5X、10X测微镜、测微尺(格值：0.01mm) |
4 |
数码适配镜、数码相机 |
|
2 |
无限远长工作距离明暗场物镜：40X、100X(干) |
5 |
专业研究级图像分析软件、计算机 |
|
3 |
500万或900万数码摄像机 |
6 |
|
